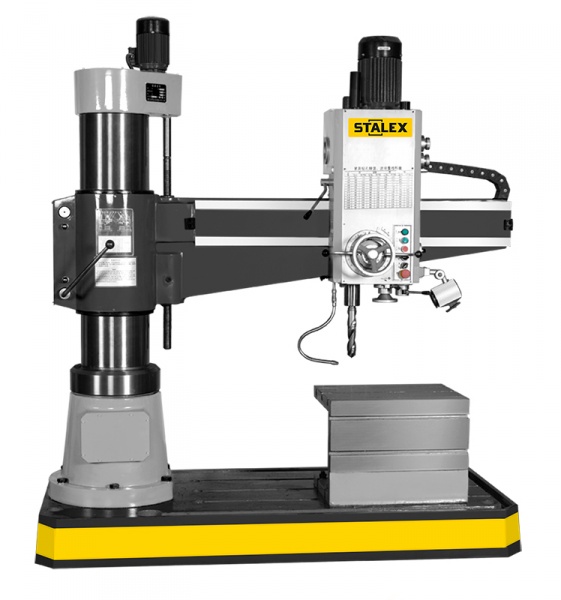

Станок радиально-сверлильный STALEX RD1600x50
Описание
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
• Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
• Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
• Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
• Бак СОЖ отлит в основании
• Двигатель имеет независимую систему защиты перегрузки;
• Удобно расположенный переключатель реверса шпинделя;
• Концевые выключатели расположены в крайних точках перемещения консоли;
• Электрокомпоненты Siemens
• Изготовлен по стандарту CE
Комплект поставки:
• Система подвода СОЖ
• Рабочий стол
• Набор анкерных болтов
• Рабочая лампа
• Ящик с инструментами
• Инструкция
• Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
• Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
• Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
• Бак СОЖ отлит в основании
• Двигатель имеет независимую систему защиты перегрузки;
• Удобно расположенный переключатель реверса шпинделя;
• Концевые выключатели расположены в крайних точках перемещения консоли;
• Электрокомпоненты Siemens
• Изготовлен по стандарту CE
Комплект поставки:
• Система подвода СОЖ
• Рабочий стол
• Набор анкерных болтов
• Рабочая лампа
• Ящик с инструментами
• Инструкция
Характеристики
STALEX RD-1600х50
Макс. сверло, сталь:: 50 мм
Макс. сверло, чугун:: 50 мм
Макс. растачивания, сталь / чугун:: 86 / 120 мм
Макс. резьбонарезания, сталь/чугун: М36/М42
Диаметр стойки:: 350 мм
Расстояние между шпинделем и стойкой (мин/макс):: 350 / 1600 мм
Горизонтальное перемещение головки по консоли:: 1000 мм
Расстояние между шпинделем и основанием (мин/макс):: 320 / 1220 мм
Вертикальное перемещение консоли:: 580 мм
Рабочая зона стола (ДхШхВ):: 630х500х500 мм
Конус шпинделя:: MТ-5
Ход пиноли шпинделя:: 315 мм
Диапазон вращения шпинделя,16: 25-2000 об/мин
Автоподача пиноли шпинделя,16: 0,04-3,2 мм/об
Мощность двигателя:: 4,0 кВт
Скорость подъема консоли:: 1,2 м/мин
Мощность насоса СОЖ:: 0,37 кВт
Размер основания:: 2400х1000х200 мм
Габаритные размеры (ДхШхВ):: 2500х1060х2650 мм
Габариты упаковки: 3150х1120х2550 мм
Масса:: 3400/3650 кг
